Dalga Lehim Paletleri Ve PCB Üst Baskı Aparatları

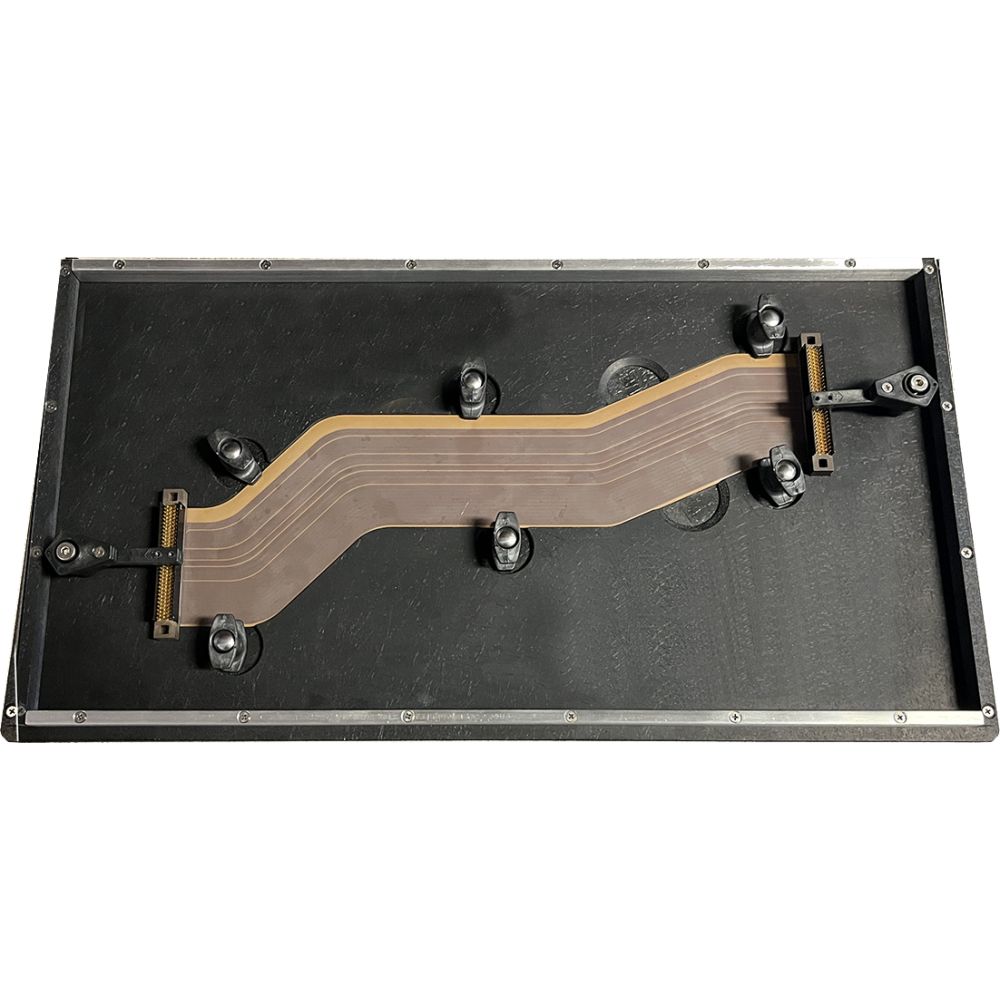

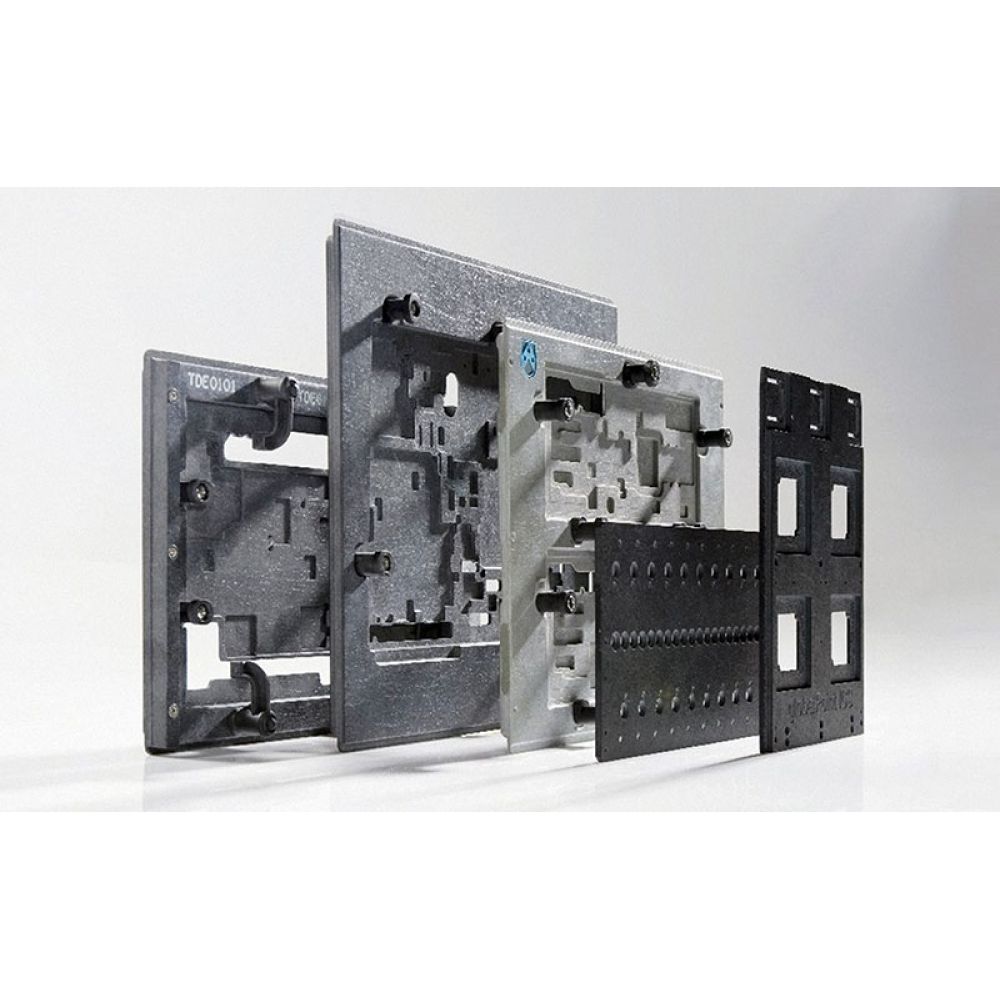

Dalga lehim paletleri, PCB kartların dalga lehim makinesinde sağlıklı bir şekilde lehimlenmesini sağlayan fikstürlerdir. Dalga lehim paletinde kartın lehim alacak yüzeyindeki lehim bacakları boşluk şeklinde bırakılmaktadır. Aynı zamanda PCB kartının lehim alacak yüzeyindeki SMT malzemeler palet ile maskelenerek bu malzemelerin lehimle ilişiği kesilmektedir. SMT malzemelerin yanı sıra maskelenmesi gereken farklı noktalar var ise bu noktalar da maskelenebilir.

Dalga lehim paletlerinin hammaddesi Durostone malzemesidir. Durostone, ısı yalıtımının yüksek olmasının yanı sıra iyi bir elektrik yalıtımı sağlar. Aynı zamanda Flux gibi kimyasallara dayanımı yüksektir, hafiftir ve mekanik dayanımı yüksektir. Drostone malzemesinin de kendi içerisinde farklı modelleri vardır. Dalga lehim paleti modelini seçerken bazı önemli parametreler vardır. Bu parametreler müşterilerimizin dalga lehim makinelerine göre değişkenlik göstermektedir. Flux kullanımı, PCB ön ısıtma sıcaklığı, lehim banyosu sıcaklığı ve konveyör hızı bu parametrelerden bazılarıdır.

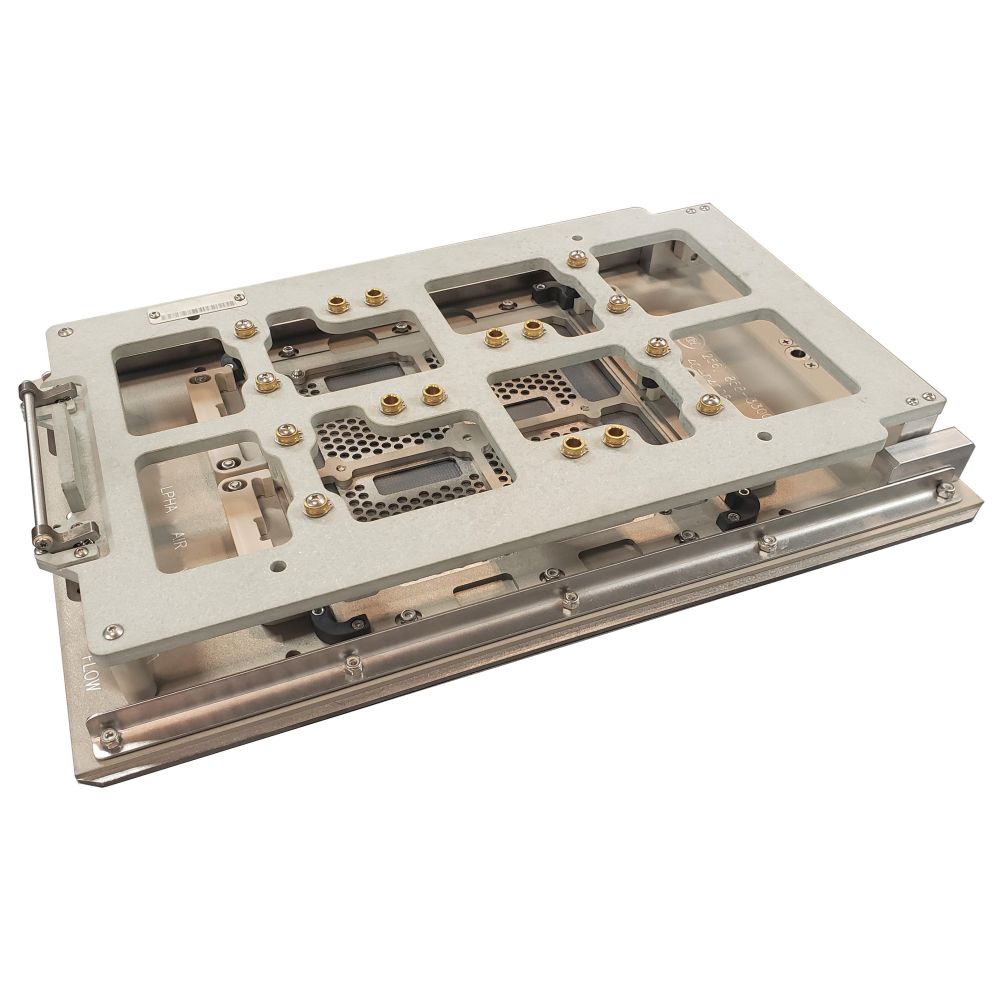

Dalga lehim prosesinin hassasiyetini etkileyen bir diğer nokra ise PCB kartların üzerinde yer alan komponentlerdir. Kart üzerinde yer alan transformatör, kondansatör, buzzer, diode, display, soket gibi bileşenler dalga lehim uygulanacağı esnada yuvasından çıkabilir veya doğrusallığı bozulabilir. Bu kalite problemlerinin önüne geçmek için PCB kartlar üzerindeki riskli komponentlere baskı yapılabilir. Bu baskı aparatları üst gövde, pim, yay ve baskı aparatlarından oluşmaktadır. Üst gövde denilen yapı ısıya dayanıklı malzemeler olan fenol fiber veya FR4 olarak seçilebilir. Pimler ve yaylar paslanmaz çelikten üretilmeli, baskı aparatları ise baskı uygulanacak komponente göre fenol fiber veya teflondan üretilmelidir. Baskı aparatlarının dalga lehim paletine bağlantısı menteşeli bir sistem ile yapılacağı gibi alt paletlere monte edilen saplamalar yardımıyla da yapılabilir.

Yukarıda bahsedilmiş olan bileşenlerin tamamı ile PCB kartların dalga lehim makinesinde hatasız bir şekilde lehimlenmesi sağlanmaktadır.
